Разбивка осей зданий и сооружений

Разбивочные работы в геодезии становятся отправной точкой практически любого строительства. Суть этого мероприятия в переносе точек, обозначенных в проектной документации, на местность.

После того, как установлено расположение точек, устанавливают метки – они будут указывать место возведения будущих конструкций.

Тонкость геодезических разбивочных работ заключается в максимальной точности, с которой переносятся с бумаги отметки, уклоны, проектные углы и расстояния. Это спасает от ошибок и брака при строительстве, гарантирует расположение всех элементов в строгом соответствии с проектом.

Этапы разбивки осей зданий и сооружений

Существуют неизменные этапы, которые проходят вне зависимости от типа объекта будущего строительства:

1. Формулирование технического задания, в котором указывается количество этажей предполагаемого строения, его площадь, прикрепляется генплан. На основании этого специалистам становится понятно, сколько точек потребуется разбить.
2. Создание основы – то есть разбивочной геодезической сети на стройплощадке. Её вид зависит от типа объекта: промышленное или гражданское здание, инженерные сети и т.д.
3. Геодезическая подготовка проекта. На данном этапе подбираются варианты разбивки, методы и средства измерений, устанавливается точность работ. Определяются координаты – графическим, аналитическим и графоаналитическим методами.
4. Непосредственно разбивочные работы. Оси привязываются к сети, далее начинается более детальная разбивка, определяющая с точностью до нескольких сантиметров местоположение всех элементов постройки.

Итогом всего этого процесса будет:

• определение границ участка и вынос в натуру;
• разбивка осей здания, фундамента, перегородок и стен.

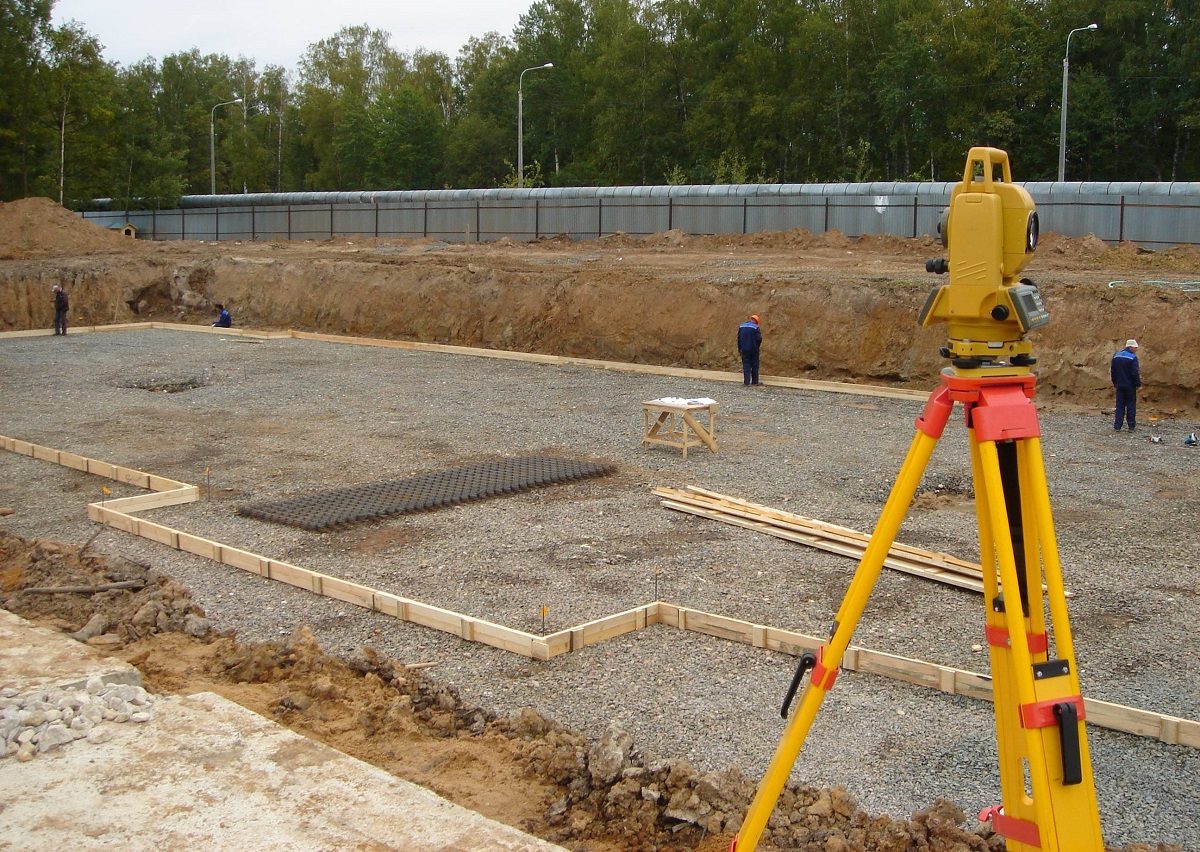

На практике, оси выглядят как колышки, между которыми натянуты лески или нитки – это создаёт штрихпунктирные линии. Как на плане – так на местности. Вы можете проверить: все лески или нитки, пересекаясь, должны образовывать прямоугольники с равными диагоналями.
